Ortak potansiyel

Ortak_potansiyel_001

  • V1 ve V2 potansiyel farkları altında yüklenmiş C1 ve C2 sığalı kondansatör üreteçlerden ayrılarak birbirine bağlandığında uçları arasındaki potansiyel farklar eşit oluncaya kadar potansiyeli yüksek olan kondansatörlerden potansiyeli düşük olan kondansatöre yük geçişi olur.
  • Bu potansiyele ortak potansiyel denir. Kondansatörler birbirine iki şekilde bağlanabilir.

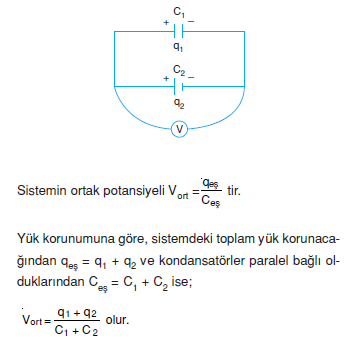

a. Düz Bağlama

  • Kondansatörlerin (+) armatürleri ve (–) armatürlerinin birbine bağlandığı bağlama şeklidir

duz_baglama

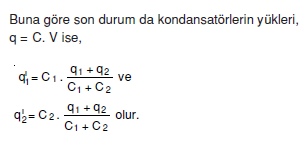

kondansatorler

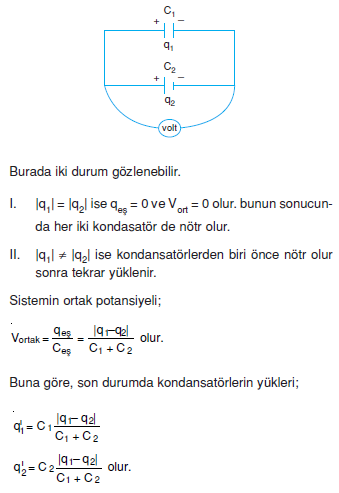

b) Ters Bağlama

  • Kondansatörlerin birinin (+) armatürü ile diğerinin (–) armatürünün birbirine bağlandığı bağlama şeklidir.

Ters_Baglama
ornek

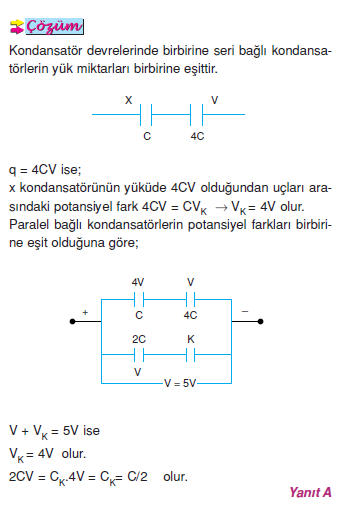

cozumm
