Özindüksiyon Akımı

Özindüksiyon Akımı

_ozinduksiyon_Akimi

    • üzerinden i akımı geçen bobinin ekseninde B magnetik alanı şur.
    • Herhangi bir nedenle magnetik akı değiştiğinde Lenz kanununa göre devre içinde bir indüksiyon akımı oluşur. Devre içinde oluş bu akıma özindüksiyon akımı denir.
    • Magnetik akıyı değiştirmek için devredeki K anahtarını yada reostayı kullanabiliriz.
    • K anahtarı kapatıldığında akımın artmasıyla magnetik akı artar. Lenz kanununa göre devrede bu akıyı azaltacak şekilde devre akımına zıt yönde i1 özindiksiyon akımı oluşur.
    • K anahtarı açıldığında akımın azalmasıyla magnetik akı azalır. Lenz kanununa göre devrede bu akıyı artıracak şekilde devre akımıyla aynı yönde i2 öz indiksüyon akımı oluşur.
    • Reostayı 1 yönünde hareket ettirdiğimizde devrede eşdeğer direnç azalırken devre akımı artar.
    • K anahtarının kapatıldığında oluştuğu gibi devrede i1 özindüksiyon akımı oluşur.
    • Reostayı 2 yönünde hareket ettirdiğimizde ise devrede eşdeğer direnç artarken devre akımı azalır.
    • Magnetik akı azalacağından K anahtarının açıldığıda oluştuğu gibi devrede i2 özindüksiyon akımı oluşur.

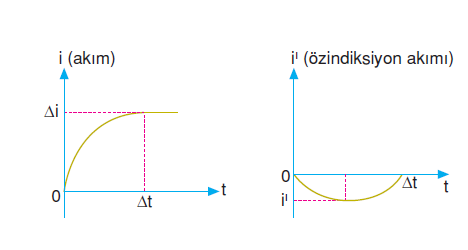

    • K anahtarı kapatıldığında devre akımı ve özindüksiyon akımının zamana bağlı grafikleri şekildeki gibidir.

ozinduksiyon

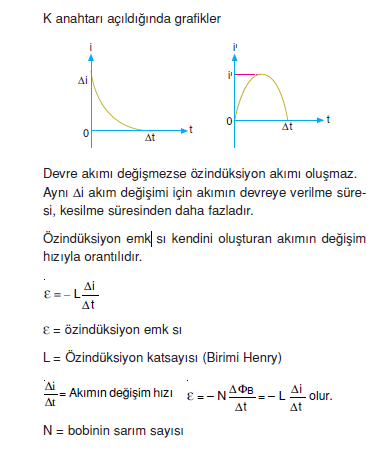

ozinduksiyon_emksi_

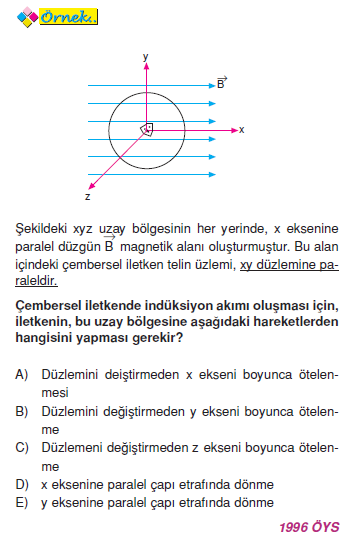

oys_fizik__2

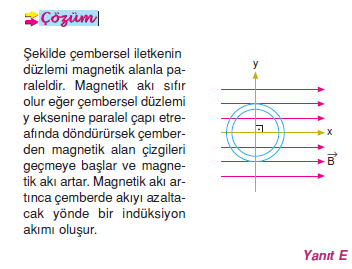

oys_sorusu
