Su Dalgalarında Girişim

su_dalgalarinda_girisim

  • Siyah çizgiler : Tepe
  • Mavi çizgiler : Çukur
  • Eşit frekanslı noktasal iki kaynak suya aynı anda batıp çıkarsa yukarıdaki gibi bir desen oluşturur. Dalga tepelerinin ve çukurlarının üstüste gelmesiyle oluşan bu desen girişim desenidir.

girisim_deseni

  • K : Çift tepe
  • L : Çift çukur
  • M : Düğüm noktası
  • İki noktasal kaynaktan çıkan dalgalar üstüste bindiğinde; iki tepe üstüste gelerek çift tepeyi, iki çukur üstüste gelerek çift çukuru oluşturur. Çift tepe ve çift çukur karın noktaları yani max genlikli titreşimli noktalardır. Bir tepe bir çukurun üstüste gelmesiyle düğüm noktası oluşur. Düğüm noktaları sönümlü noktalardır ve titreşimsizdir. Dalga kaynaklarını birleştiren doğrunun orta noktasından çıkılan dikmeye merkez doğrusu denir.
  • Girişim desenindeki düğüm noktalarını birleştiren hiperbol şeklindeki çizgi düğüm çizgisi, karın noktalarını birleştiren çizgi dalga katarı adını alır.

dalga_katari

  • Kaynaklar aynı fazda olduğunda merkez doğrusu üzerinde dalga katarı oluşur.
  • Düğüm çizgileri ve dalga katarları merkez doğrusuna göre simetriktir.

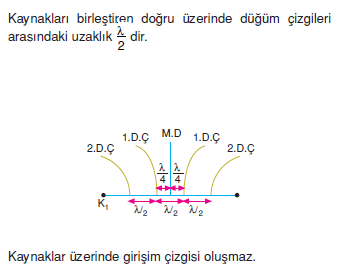

girisim_cizgisi

Yol farkı

  • Girişim deseni üzerinde alınan bir noktanın kaynaklara olan uzaklıkları farkına yol farkı denir.

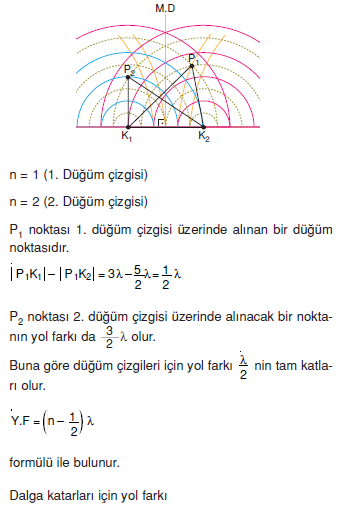

Düğüm çizgileri için yol farkı

yol_farki

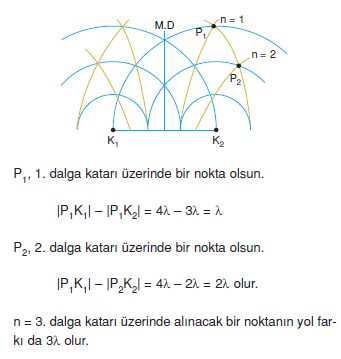

dalga_katlari

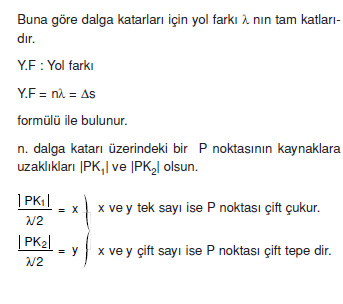

dalga_katarlari_yol_farki

Yol farkının matematiksel ifadesi

_Yol_farkinin_matematiksel_ifadesi

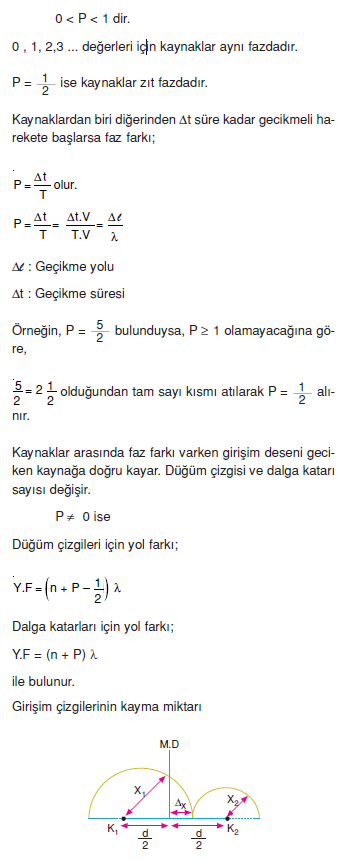

Faz farkı

  • Frekansları eşit iki noktasal dalga kaynağı aynı anda suya batıp çıkıyorsa kaynaklar aynı fazdadır. Eğer kaynaklardan biri diğerinden bir süre sonra harekete başlıyor, farklı zamanlarda suya batıp çıkıyorlarsa aralarında faz farkı var demektir. Faz farkı P ile gösterilir.

faz_farki

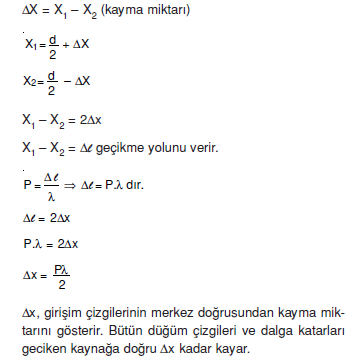

dalga_kayma_miktari
